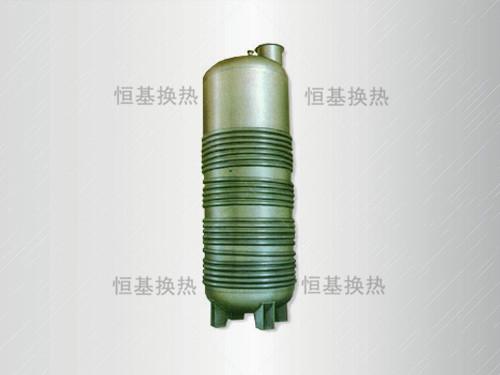

我厂设计的发酵罐为标准式罐型，这种罐型当公称容积在6M³以下时，罐采用夹套式。发酵气的冷却或加热，均由夹套来完成。公称容积为6M³以上时，发酵气的冷却由立式排管来担负，在罐内排管的连接方面我们作了改进。这主要避免在罐体上多开孔，开成死角。这种连续方式在实际使用中得到满意的效果。
       发酵设备罐型可分为两大类：一类是嫌气发酵的锥型（如酒精发酵），另一类是为气发酵的罐型（如标准式、伍式、自吸式等）。这类设备尤以标准式罐型使用普遍。我厂设计的发酵罐系列图纸资料属于标准式罐型。在设计各种规格的发酵设备时，做到设计结构严密，有足够的强度和使用寿命，力求设备内部附件少，表面光滑，注意到要有良好的气枣汽接触和汽刺固混和性能，使物质传递，气体交换有效地进行。有足够的热交换面积，以保证发酵能在适宜的温度下进行。重视设备的密封性能以保证灭菌操作。

公称容积 M³	筒体直径 Dgmm	筒体高度H（mm）	换热面积 M²	搅拌轴转速 r.p.m	搅拌轴功率 KW
10	1800	3800	14	160-260	17-22
15	2000	4800	18	166-260	22-30
20	2200	5000	22	180-260	30-37
30	2400	6600	34	150-250	45-55
40	2600	7500	45	150-250	55-75
50	2800	8000	58	150-250	55-90
60	3000	8300	65	150-250	60-115
75	3200	8800	84	150-250	90-145
100	3600	9400	114	150-250	120-125
150	4200	10800	165	150-250	165-275
200	4600	11500	220	140-240	215-360
